Soğutma sisteminin amacı;

motordaki fazla ısıyı giderip, motoru en verimli ısıya en kısa zamanda yükseltip o ısıda kalmasını sağlamaktır. İdeal olan çalışma şartları ne olursa olsun soğutma sistemi motoru en verimli ısıda çalıştırmalıdır. Yakıt motorda yandıkça yakıttaki enerjinin yaklaşık 1/3 ü işe çevrilir. Diğer 1/3 ü ise hiç kullanılmadan egzozdan dışarı yanmamış yakıt olarak atılır ve geri kalan 1/3 ise ısı enerjisine dönüşür. İçten yanmalı motorlarda soğutma sistemi olmazsa olmazlardandır. Çünkü hiç bir soğutma sistemi bulunmazsa yanan yakıttan açığa çıkan ısıdan parçalar erir veya aşırı genleşerek pistonlar silindirlerin içinde hareket edemeyecek kadar genişler.

Araçlarda genel olarak İki türlü soğutma sistemi vardır;

Su soğutmalı sistem

Hava soğutmalı sistem

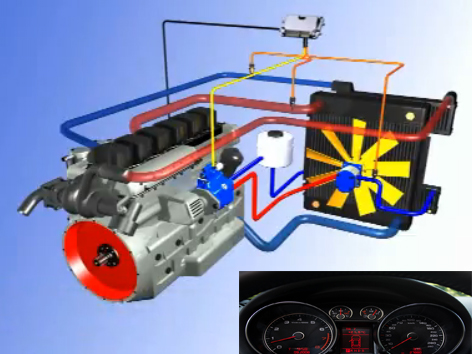

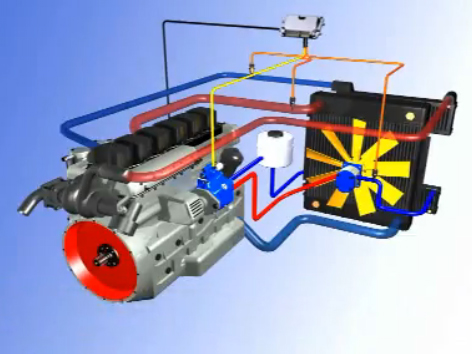

Motor bloğu içerisine ve motor boşluklarına yerleştirilmiş boru ve kanallardan sıvı dolaştırılmasıyla soğutma sağlanır. Motor bloğunda dolaşıp ısınan sıvı ise, radyatöre gelerek arkasındaki fan yardımıyla soğutulur ve tekrar devir daime  katılır. Yani sıvı soğutmalı sistemde hem sıvı hem de hava soğutma beraber kullanılır.

 Su soğutmalı sistem

Hava soğutmalı sistem;

Bu tür soğutma sistemleri genellikle uçak, motosiklet ve çim biçme makinelerinde kullanılır. Ancak otomobil motorlarının gelişme aşaması içerisinde ise, bazı eski araçlar ve çok az modern araçlarda (örneğin Volkswagen) hava soğutma sistemi kullanılmıştır. Bu tip soğutmaya sahip motorların blokları ısı iletim katsayısı yüksek alüminyum alaşım malzemelerden üretilir. Motor bloğunda silindir çevresinde kanatçıklar yer alır ve güçlü fanlarla ısı hızla dışarı atılır. Bu tip soğutmaya sahip motorların soğuk havalarda antifriz ihtiyacı ve bu nedenle oluşabilecek motor bloğu çatlaması gibi riskleri bulunmamaktadır.

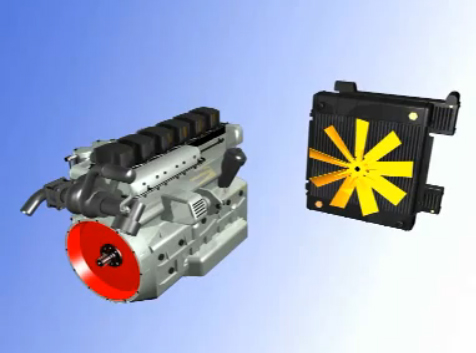

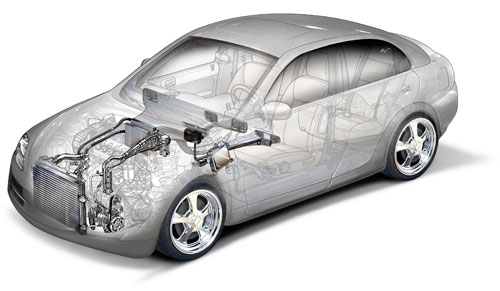

Su soğutmalı bir motorun soğutma sistemi; motorun su kanalları, termostat, su pompası, radyatör ve kapağı, elektrikli veya kayışlı fan, hortumlar, kalorifer radyatörü ve genleşme kavanozundan oluşur. Yakıt yakan motorlar büyük miktarda ısıyı açığa çıkarırlar. Egzoz sistemi ısının çoğunu alır, fakat motorun silindir duvarları, pistonları, ve silindir kapağı gibi parçalar da büyük miktarda ısıyı absorbe ederler. Eğer motorun bir kısmı çok ısınırsa yağ tabakasının koruma kabiliyeti kalmaz, yağsızlık da motora büyük hasar verebilir. Diğer taraftan eğer motor düşük hararette çalışırsa hiç verimli olmaz, yağ kirlenir, tortular oluşur, yakıt sarfiyatı artar. Bundan dolayı motor ısınana kadar soğutma sistemi devreye girmeyecek şekilde tasarlanmıştır.

 Radyatör;

Radyatör, motordan aldığı ısıyı dağıtan, yok eden aygıta verilen isimdir. Azami miktarda suyu kanallarında tutup, büyük bir alanını temas ettirerek soğutma işlemini gerçekleştirir. Su taşıyan kanallardan oluşan petekleri ve suyun girişini sağlayan üst kazan ve motora tekrar geri gönderen alt kazandan meydana gelir.Kimi radyatör ise yandan kazanlıdır,çalışma esnasında motordaki su üst kazana gelir ve kanallara üstten dağılırlar. Su ısısını kanallardan aşağıya akarken, gelen hava akımı sayesinde kaybeder.

Kalorifer radyatörü aracın için ısıtmada kullanılır. Kalorifer radyatörü torpidonun içinde bulunur, ısınmış antifrizin bir kısmı bu radyatörden geçirilir. Havalandırmayı açıp sıcağa ayarını sıcağa getirdiğinizde hemen arkasında bulunan küçük elektrik fanı çalışır ve aracın içi ısıtılmaya başlar. Motor ısınmadan kalorifer radyatörü de iş göremez. Çünkü aslen motordan aldığı ısıyı araç kabini içerisine üfleme prensibiyle çalışır.

Su pompası;

Su pompaları değişik tasarımlarda gelir. Fakat bir çoğu dönen bir parça ile suyu motor bloğuna gitmeye zorlar. Birçok arkadan itişli otomobillerde fan su pompası şaftının ucuna bağlıdır. Su pompaları verimli olmaları için hızlı dönmelidir fakat gücünü krank miline bağlı V kayışından aldığından aşınmış veya gevşek V kayışları kaymaya sebep verir, bu da su pompasının verimini düşürür.

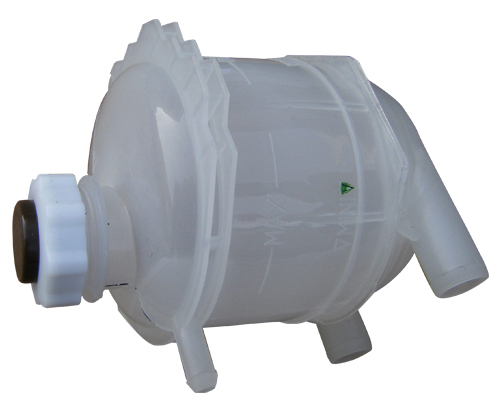

Birçok soğutma sistemi radyatörün taşma hortumuna bağlı plastik taşma kabı ya da genleşme kavanozu kullanır. Soğutucu sıvının genleşmesi durumunda bu depo ekstra bir yer sağlamış olur, bundan dolayı genleşme kavanozu da denir. Motor ısındıkça içerisindeki soğutucu sıvı genleşir. Eğer genleşme kavanozu olmazsa, soğutucu sıvı taşma hortumundan dışarı taşar. Soğutma sisteminde motor soğuyunca bir vakum oluştuğundan bu vakum genleşme kavanozuna taşmış olan sıvının tekrar sistem içine emilmesine olanak sağlar. Bu tamamen kapalı bir sistemdir ve soğutucu sıvı, genleşme kavanozu ve sistem arasında genleşme ve büzülme ile gider gelir. Bu durumda sistem doğru çalışıyorsa hiç bir sıvı kaybı olmaz. Genleşme kavanozunun bir diğer özelliği hava kabarcıklarını yok edebilmesidir. Hava kabarcıkları bulunan bir soğutucu sıvı bulunmayana göre daha düşük verim sağlar. Genleşme kavanozunun asıl amacı ise, radyatörün devamlı olarak dolu olmasını sağlamaktır.

Radyatör kapağı;

Sistemin içindeki suyu basınç altında tutarak motorun soğumasını sağlar. Radyatör kapağı radyatördeki soğutucu sıvıyı önceden belirlenmiş bir basınçta tutar. Eğer sıvı basınca altında tutulmazsa kaynar ve buharlaşarak yok olur. Radyatör kapağı gerekli basıncı sağlayarak kaynamayı durdurur. Kaynama noktası basınçla birlikte arttığından sistemin içindeki sıvı 100 dereceyi geçse bile kaynamaz

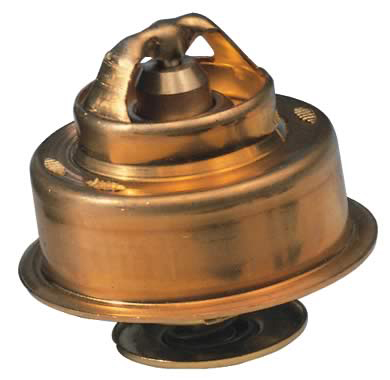

Termostat;

Aracın ilk çalıştırılma anında ısınmasına izin veren sistemdir. Termostat sayesinde soğutma sıvısı ilk etapta devreye sokulmayarak aracın çalışması için gerekli optimum motor sıcaklığına gelmesi sağlanır. Bu sıcaklık aşıldıktan ve pistonlar optimum genleşmeye ulaştıktan sonra, sonra soğutma sıvısı devreye girerek motor sıcaklığını sabit tutar.

Fanlar;

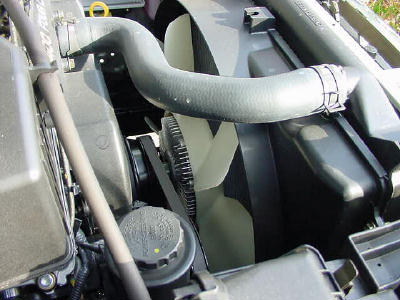

Yeterince hızlı gidiyorsanız aracın ön ızgarasından geçen hava akımı radyatör peteklerinden geçerek soğutma işlemini yapar. Eğer yeterince hızlı gitmiyorsanız o zaman fanlar devreye girip havayı emerler. Düşük hızla giderken veya rölantide çalışırken fanlar soğutmayı sağlar. Genelde su pompası şaftı üzerine monte edilmiş fanlara hareketi V kayışları verir. Ayrıca bağımsız bir ünite olarak da takılabilirler. Bağımsız fanlar ise aküye bağlıdır ve elektrikle çalışırlar.
